Mini OTDR, cuatro funciones de medición de fibra óptica en un solo equipo

Certificar un tramo de fibra, localizar una atenuación anómala o comprobar la potencia de un enlace podía exigir cargar con varios equipos distintos, cada uno con su propia batería y manejo. En intervenciones de mantenimiento o en la puesta en marcha de una instalación, ese sinfín de herramientas se traduce en más trabajo, más tiempo y más coste.

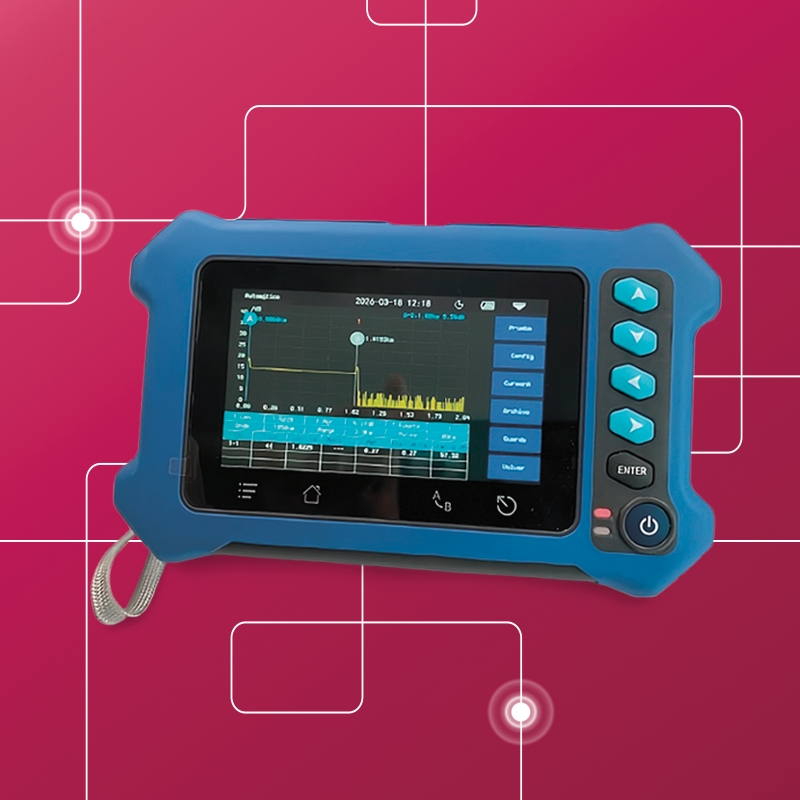

El Mini OTDR de GAESTOPAS integra en un mismo cuerpo cuatro funciones: reflectómetro óptico (OTDR), medidor de potencia (OPM), fuente de luz (LS) y localizador visual de fallos (VFL). Está diseñado para trabajar con fibra monomodo G.652 en las longitudes de onda de 1310 y 1550 nm.

El rango de medición del OTDR llega hasta 80 km, con una zona muerta de evento de 8 m y una precisión de distancia de ±(1 m + intervalo + 0,005%). El rango dinámico es de 28 dB en 1310 nm y 26 dB en 1550 nm, y el ancho de pulso puede ajustarse entre 5 ns y 10 µs según la longitud del tramo a medir. Almacena internamente más de 600 trazas en formato SOR, ampliables mediante tarjeta TF.

El módulo OPM cubre un rango de 800 a 1700 nm, con una precisión de ±5% y siete longitudes de calibración disponibles, desde 850 hasta 1650 nm. La fuente de luz trabaja en 1310 y 1550 nm con modulación CW o a 270 Hz, 1 kHz y 2 kHz, mientras que el localizador visual de fallos emite a 650 nm con una potencia de salida igual o superior a 10 mW.

Con pantalla LCD de 4,3 pulgadas, batería de 4.000 mAh y una autonomía superior a 10 horas, el equipo pesa menos de 400 gramos y mide 180 x 110 x 44 mm. Los conectores son FC/UPC, con SC y ST como opción. Está indicado para instalación, verificación y mantenimiento en redes LAN/WAN y centros de datos.
